電纖轉動調節臺
|
 |
產品型號：rh6
產品代碼：１
產品價格：１
產品編碼：１
計量單位：１
折 扣 率： 0
最后更新：2015-06-17
關 注 度：5712
生產企業：容智科技
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹名稱： 光纖轉軸調節臺
傳動機構與光纖夾具分離設計；
采用微型步進電機驅動，最小細分?jǐn)?shù)可以達到256細分；
傳動機構采用斜齒，保證傳動平移可靠；
步進電機后端具有手動調節功能；
表銀白色設計，吸光量小；
產品技術參數
名稱:光纖轉軸調節臺
型號
指標
Rzt1360
單位
產品外形

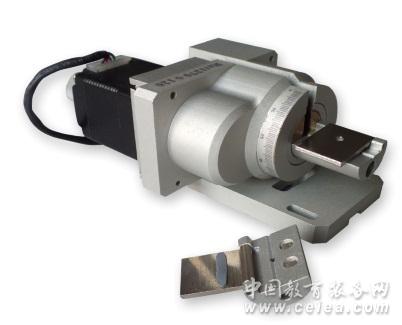

產品實圖
產品結構尺寸
最大轉角
360
o(度)
電機類型
步進電機(1.8o)
齒輪傳動類型
斜齒
傳動比
步進電機輸入 ：光纖軸輸出 = 2.083: 1
分辨率
0.0067(驅動器128細分)
o(度)
重復定位精度
0.005
o(度)
機重
0.25
kg
材料
鋁合金/錫青銅/尼龍
可拆卸光纖夾具頭
φ120μm可選(φ900μm、φ650μm、φ250μm、φ120μm、等)
最大負載
0.5
kg
工作溫度范圍
-20~+80
oC
接線圖
A+/A-/B+/B-(選四線接線方法)
驅動器接線圖
步進電機驅動電流為0.45A/最大0.6A(電機熱量很大)
