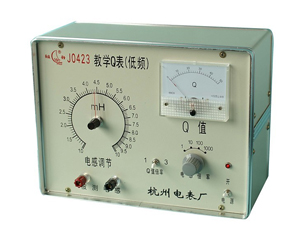

J0423教學Q表（低頻）是測量電感線圈的電感量及它的品質因素（即Q值）的儀器。本儀器具有線路設計合理，操作簡便、性能穩定、讀數符號顯示清晰直觀的特點。該儀器能滿足教學實驗對電感測量和Q值的一般精確度的要求的測量；對電源變壓器的初、次級線圈；電源濾波扼流線圈；音箱分頻器；電視機行輸出變壓器；行、場偏轉線圈；收錄機中的偏磁振蕩線圈；阻流線圈等的電感量及Q值的測量。是供中等專業學校、職業學校、普通中學物理課堂演示實驗的理想儀器。
主要技術性能:
1、電感測量：A;測量范圍：1mH～10H; B;電感分檔：1 mH～10 mH；10 mH～100 mH；100 mH～1 H；1 H～10 H分四檔; C;測量誤差：不大于±15% ;
2、Q值測量：A;測量范圍：0～150; B;Q值分檔：0～50；0～150分二檔; C;測量誤差：不大于±20% ;
3、使用條件：A;電源：電壓：AC200±22V 頻率：50±2Hz。 B;環境溫度：0～40℃; C;相對濕度：不大于80% ; D;無強電磁場干擾;
4、安全性能：A;絕緣電阻：電源進線與機殼間電阻不小于20MΩ; B;耐電壓：能承受1500V50Hz1min無擊穿飛弧現象;
5、外形尺寸：205㎜×270㎜×135㎜;
6、 重量:2.1 Kg.;
7、標準代號: Q/HDB 001-2004 ;
8、產品符合JY0001－2003; JY0002-2003標準。
