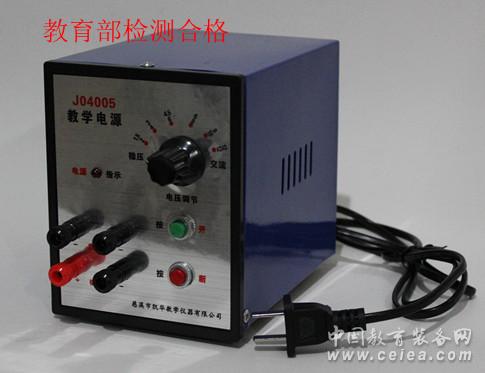

　J04005  教學電源使用說明書

一  概述

本儀器是初中化學和小學科學教學演示實驗必備的通用儀器。本儀器采用高效率直流穩壓技術，電壓穩定性好，工作效率高，最高可達70%，是節能環保綠色電源，它能提供低壓交流，穩壓直流和直流大電流等多種輸出，具有過載、短路保護功能，并嚴格按JY/0361標準生產，許多技術指標高于該標準。

二 儀器使用條件

1、 工作環境條件

溫度0-40 ℃，相對濕度不大于90% （40 ℃）

交流220V±22V，50HZ±2.5HZ

2、 工作時間

輸出在額定電流范圍內時，本儀器能連續工作8小時

3、為保證使用者的人生安全，本儀器設有接地端子。使用時必須可靠接地。

三 技術性能

1、 交流輸出：2V-12V每2V一檔，共6檔，額定電流5A

a 各檔空載電壓不大于1.05U標+0.3V

b 各檔滿載電壓不小于0.95U標-0.3V

2、直流穩壓輸出：1.3V-13V，連續可調，額定電流2A

a 空載電壓偏調：±（2%U標+0.1V）

b 電壓穩定性：輸入電壓在198-242V間變化，在滿載時各檔輸出電壓變化量不大于0.1V

c 負載穩定性：輸入電壓保持220V不變，負載電流在0至滿載范圍內變化，各檔輸出電壓變化量不大于1%U標+0.1V。

d 紋波電壓：電源電壓保持在220V，滿載時各檔紋波電壓不大于5mv（有效值）。

3、直流大電流短時輸出

a輸出大于10A時，8秒±2秒自動關斷

b輸出短時電流為40A±10A

4、過載保護

交流和直流穩壓輸出電流在額定電流的1.05-1.5倍間自動關斷輸出。

四 使用方法

1、 使用前要將儀器的接地端子可靠地接地，將本儀器的插頭插入220V的市電電源插座，按下電源開關，此時電源接通，指示燈亮。

2、 負載的接入

a 使用交流輸出時，轉動電壓調節開關至所需的交流電壓檔位，再將負載接入面板上的兩個黑色交流輸出接線柱上即可。

b使用直流穩壓輸出時，先調好所需的直流電壓值，再將負載接入面板上的穩壓輸出接線柱上。

C使用直流大電流輸出時，先將負載接好，再接通電源，大于10A限時8S±2S。

3、 本儀器有自動過載保護功能，負載電流在1.05-1.5倍額定電流時，就會自動關斷電源，再減輕負載或是排出故障，使工作電流保持在額定電流內。然后重新起動電源，接上負載，儀器即可恢復正常工作。

4、 使用完后應做的工作

   儀器使用完后，應將交流和直流電源調到最小輸出值，關斷電源，電源指示燈熄滅，此時從市電插座上拔出電源插頭。

五 保養與維護

     儀器應放置于干燥環境中，工作場地應通風良好，且無腐蝕性氣體。本儀器用1A的保險絲管，若儀器出現故障，應由專業人員維修。
