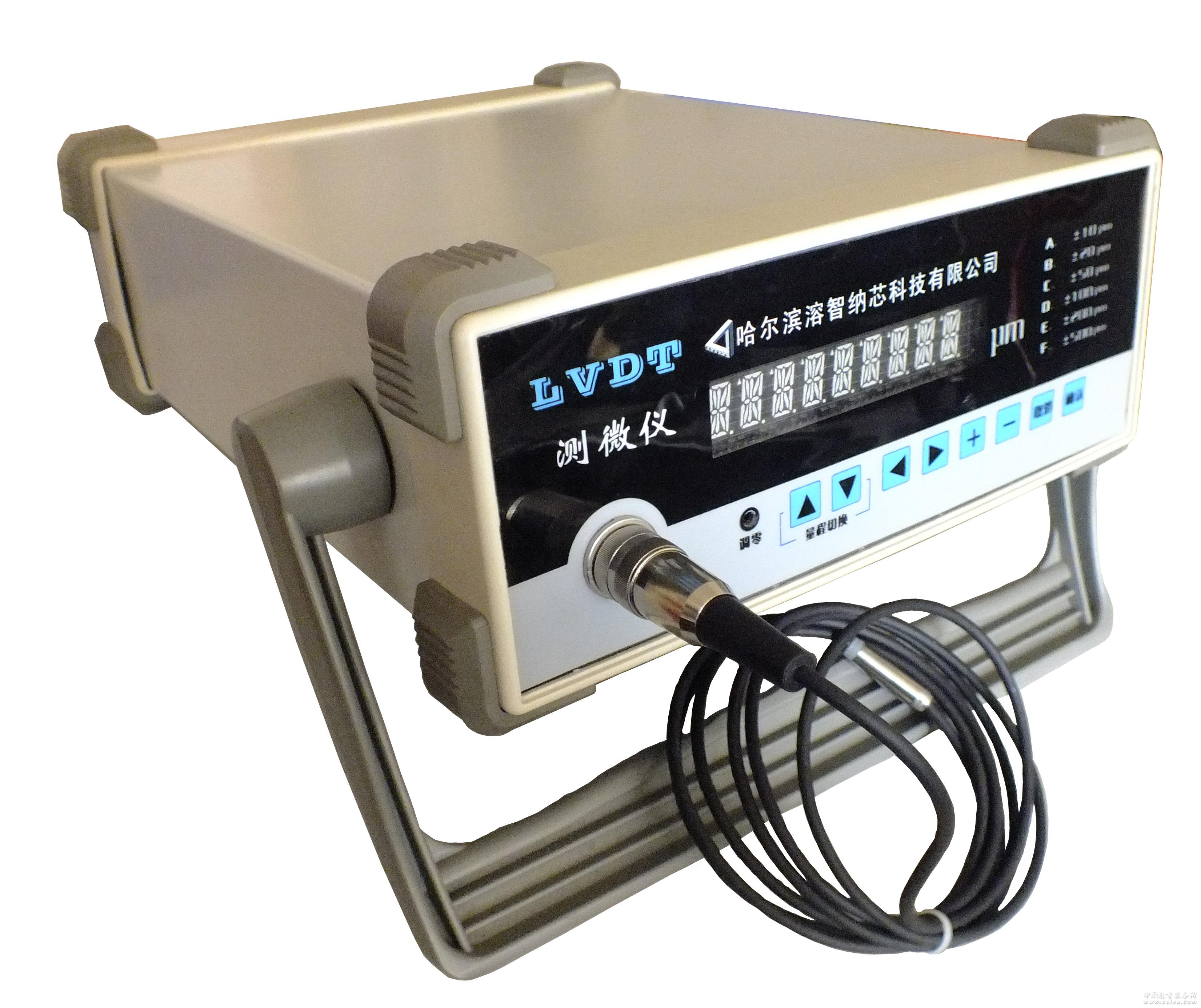

產品詳細介紹Rmds系列LVDT高精度測位移
型號：Rmds1n/f/z/500d
產品特點
用于直線微納米測量，測量精度精準；
9位VFD（真空熒光數碼管）顯示，色彩美觀；
8位薄膜按鍵，操作簡便；
采用專用測量芯片，測量分辨率高；
測量測程細分，具有量程轉換（分檔）功能；
具有位移輸入模擬信號輸出；
RS232串口通信；
具有上位機讀位移數據軟件；
測位移可與壓電陶瓷及源動電源配合使用，輸出較高精度；
Rmds系列LVDT高精度測位移類型說明
型號結構
解釋
Rmds1n/f/z/500d
Rmds
Rmds系列LVDT高精度測位移
1
測量度維數
n
維數單位
f/z
測量傳感器類型(f：代表分體式/z：代表一體式) 單選項
500d
測量最大范圍500d：代表±500微米
Rmds系列LVDT高精度測位移隨機配件說明
Rmds系列
隨機配件
Rmds系列
1
電源線
2
電壓輸出線
3
串口線
4
隨機資料
Rmds系列LVDT高精度測位移技術參數
技術參數
型號
指標
單位
測量范圍
-500 － +500
μm
檔位選擇
A 檔： -10 － +10
B 檔： -20 － +20
C 檔： -50 － +50
D 檔： -100 － +100
E 檔： -200 － +200
F 檔： -500 － +500
重復性
＜ 0.15
μm
非線性
＜ 0.5
μm
分辨率
16
Bit
模擬信號輸出范圍
-10 － +10
V
顯示刷新率
5
次/S
計算機接口模式
RS-232
通訊速率
9600
Bps
供電電壓
220±10%
V（AC）
輸入功率
＜ 50
W
相對濕度
＜ 85
%
工作溫度
0-45
℃
外形尺寸（寬 X 高 X 深）
238×108×283
mm
重量
2.2
Kg
LVDT測頭結構選擇
類型
型號
實圖
整體式
AX/1.5/S
彈簧推動，輕觸力型探頭測量精表面
分體式
0230-0000
內芯固定在移動件上，進行測量
LVDT傳感器工作源理
