液位開關 精度高 靈敏度強 高低電平輸
|
 |
產品型號：TR-IR12
產品代碼：
產品價格：15.00
折 扣 率： 0
最后更新：2015-09-11
關 注 度：4368
生產企業：綿陽市湘蜀電子科技
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

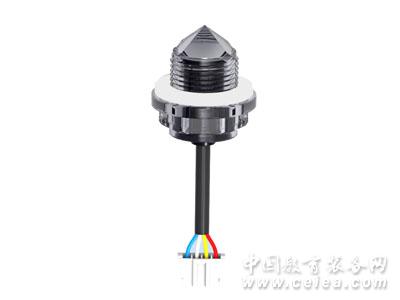

產品詳細介紹液位開關 TR-IR12 液位控制開關 精度高 靈敏度強 GREYWELL
一、產品介紹：
液位開關 FS-IR12 也稱液位傳感器，水位開關，顧名思義，就是用來控制液位的開關。從形式上主要分為接觸式和非接觸式。
液位開關 FS-IR12 體積小，結構緊湊，故安裝所需空間小，安裝工藝簡單。液位開關可上置，下置，側向，斜向安裝，多方位安裝，方便簡單�？刂凭雀撸凇�0.5mm之內，遠遠超過現有浮子式液位開關的精度。無摩擦，機械運動部件，故可靠性高；頭部光順，清洗容易。采用內置發射二極管和光敏晶體管，故使用壽命長。帶電部件與被控液體完全隔離，無何安全隱患。
二、產品應用：
加濕機、熱水器、飲水機、水泵、醫療設備、蒸汽類等需要水位控制保護的電器
三、產品特性：
①結構緊湊、體積小、可任意方向安裝
②可靠性高，壽命長
③液位控制精度高
④價格低
⑤符合RoHS要求
額定電壓 DC5V
額定電流 12mA
低電平輸出 <0.1V
高電平輸出 >4.6V
液位檢測精度 ±0.5mm
壽命 50,000 小時
工作溫度 -25~105℃（頭部）
儲存溫度 -40~85℃
四、使用檢測
輸出電壓信號作為液位高度控制信號接入MCU（單片機）A/D（模數轉換）端口，當液位超過臨界液位而淹沒傳感器本身時，此時信號輸出為低電壓，當液位低于臨界液位而顯露傳感器本體時，此時信號輸出為高電壓。
注意：實際使用時，液位傳感器探頭表面不能有太多的污垢，即時清洗干凈，清洗過程中不能使探測表面受到損傷。
液位狀態 信號端輸出電壓（V） 真值 總電流（mA） 功耗（mW）
超過臨界液位 <0.1 0 <12 <60
低于臨界液位 >4.6 1 <12 <60
注意：
1、 當被測液體為水，水位高度低于臨界液位時，水汽、水蒸氣或水珠 在傳感器本體表面集結，從而導至信號輸出電壓下降。所以在實際使用時，考慮到水汽、水蒸氣或水珠的影響，將液位閥值電壓設置值為Vt，即信號端輸出電壓如果大于Vt，則判斷液位低于臨界液位，信號端輸出電壓如果小于Vt，則判斷液位高于臨界液位。
Vt一般取值為0.25-0.5V，具體數值根據水汽、水蒸氣或水珠的產生以及影響程度來確定。當被測液體為其它時，也會受到液珠的影響，故也按此法考慮。
2、 考慮液面的波動特性，在程序中要加入防抖邏輯。
3、 此液位傳感器接線部位為不防水型，不能將整個探頭放入液體中使用
4、 實際使用時，液位傳感器探頭表面不能有太多的污垢，如有，請即時清洗干凈，清洗過程中不能使其探測表面受到損傷。
|
|
