數控銑床電氣控制與維修實訓臺
|
 |
產品型號：BCS-802CMB
產品代碼：
產品價格：88000
計量單位：臺
折 扣 率： 0.99
最后更新：2016-03-29
關 注 度：7232
生產企業：上海博才科教設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

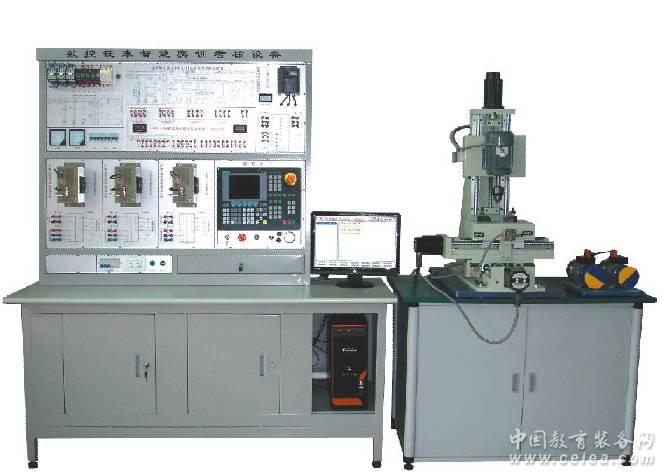

產品詳細介紹BCS-802CMB數控銑床電氣控制與維修實訓臺(半實物/西門子)
一、結構與特點：
1、BCS-802CMB數控銑床電氣控制與維修實訓系統，由實訓臺和三坐標組成，能完成數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控銑床調試、數控編程與坐標運動等教學實訓。
2、系統采用開放式結構，將一臺數控銑床電控系統在實訓臺上進行分解展示，模塊化設計，將數控系統接口信號在各模塊上展開，信號可測量。
3、三坐標平臺采用直線圓形高碳鋼導軌，滾珠絲桿傳動。具有較高的定位精度和重復定位精度。
二、技術性能：
1、輸入電源：三相四線380V±10% 50Hz
2、裝置容量：＜2KVA
3、實訓臺外形尺寸：1370mm×600mm×1890mm
三、配置及功能：
1、控制屏采用鐵質雙層亞光密紋噴塑結構。
2、數控系統單元采用西門子802C 數控系統。
3、X/Y/Z進給軸均采用交流伺服電機驅動。
4、主軸電機由變頻器進行無級調速。
5、設計有專門的故障設置區和排故操作單元。
四、半實物數控銑床參數：
◆工作臺面寬度（長×寬）：300×200mm
◆主軸端面至臺面最大距離：220 mm
◆主軸裝夾范圍：0.5~13mm
◆T型槽數及槽寬：3×8 mm
◆工作臺X軸行程：180mm
◆工作臺Y軸行程：90mm
◆工作臺Z軸行程：200mm
◆定位精度：0.02mm
◆主電機功率：150W
五、部分實訓項目：
1、數控銑床電氣系統的設計
2、數控系統的參數設置與調整
3、輸入輸出接口實訓
4、機床參考點的調試
5、伺服電機驅動單元的調試與應用
6、變頻器的調試、參數設置與應用
7、數控系統的通訊
8、數控銑床故障診斷與維修
BCF-MB數控銑床電氣控制與維修實訓臺(半實物/法那科)
一、產品介紹：
1、BCF-MB數控銑床電氣控制與維修實訓，由實訓臺和半實物組成，能完成數控系統的安裝調試、參數設置、PMC編程、故障診斷與維修、數控銑床裝配調試、數控編程與加工操作等到多項教學實訓。
2、系統采用開放式結構，將一臺數控銑床電控系統在實訓臺上進行分解展示，模塊化設計，將數控系統接口信號在各模塊上展開，信號可測量。
3、半實物數控銑床采用直線圓形高碳鋼導軌，具有一定的銑削能力，可對有機玻璃、塑料等材料進行簡單銑削加工。
4、具有真實數控銑床的機械運動，X、Y、Z進給軸采用伺服電機驅動，并設計有正負限位，參考點等開關，主軸采用三相異步電機變頻控制，由三菱變頻器驅動，實現無級調速控制。
二、結構與功能：
1、數控系統單元采用法那科 "FANUC 0i Mate MD"數控系統。
2、控制屏采用鐵質雙層亞光密紋噴塑結構。
3、電源部分采用三相四線380V交流電源供電，漏電保護器控制總電源，控制屏的供電由鑰匙開關和啟停開關控制，電壓表監控電網電壓。
4、X/Y/Z進給軸均采用βi系列交流伺服電機驅動。
5、主軸電機由變頻器進行無級調速。
6、設計有專門的故障設置區和排故操作單元。在實訓臺上有LCD點陣圖滾屏顯示故障代碼。配套試卷考題300道。
三、技術性能
1、輸入電源：三相四線380V±10% 50Hz
2、裝置容量：＜2KVA
3、實訓臺外形尺寸：1800mm×700mm×1890mm
四、半實物數控銑床參數
◆主軸夾頭裝夾范圍：Φ1-13 mm
◆工作臺面積 ：300×200mm
◆工作臺T型槽數及寬度 ：3×10mm
◆X/Y/Z軸行程：200×200×150mm
◆定位精度：0.02 mm
◆主軸電機功率：180W
◆主軸最高轉速：1500rpm
◆外形尺寸：700×600×800 mm
五、部分實訓項目
1、數控銑床電氣系統的設計
2、數控系統的初始化
3、數控系統的參數設置
4、輸入輸出信號的使用
5、機床參考點的設置
6、進給驅動單元的調試與應用
7、主軸變頻器的調試與應用
8、數控系統的通訊
9、PMC編程及應用
10、數控銑床故障診斷與維修
11、數控銑床編程操作與加工
相關產品：
·數控車床實驗臺（云制造系統）
·BC-XMZ808D數控車床電氣控制實訓考核柜
·BC-01A數控車床綜合實訓考核裝置
·BC-01B數控銑床綜合實訓考核裝置
·BC-03A型 數控車床綜合實訓考核裝置
·BC-03B型 數控銑床綜合實訓考核裝置
·BC-04A 數控車/銑床綜合智能實訓考核裝置（二合一）
·BC-04B 數控車/銑床綜合智能實訓考核實驗臺
·BCS-802CMB數控銑床電氣控制與維修實訓臺(半實物/西門子)
·BCS-802CTB數控車床電氣控制與維修實訓臺(半實物/西門子)
·BCS-802CMC數控銑床電氣控制與維修實訓臺
·BCS-802CTC數控車床電氣控制與維修實訓臺
·數控機床控制維修組裝綜合實習臺 |
|
