產品型號：t220e
產品代碼：
產品價格：
計量單位：套
折 扣 率： 0
最后更新：2016-05-23
關 注 度：5491
生產企業：北京亮如美科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

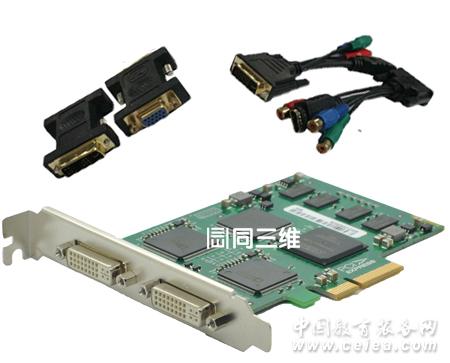

產品詳細介紹 同三維經典款萬能高清DVI采集卡T220E是北京同舟視達科技有限公司綜合技術應用，根據市場行業需求，根據T200AE升級而成，可實現高清和標準同時音視頻采集，可采集任何高清圖形設備輸出的DVI、HDMI、VGA、分量信號等高清信號，還可采集非標準逐行CVBS等復合圖像信號，適用于高精度、高分辨率的圖像采集、高清數字或高清模擬音視頻的存儲、編碼傳輸?shù)纫蟆?br/>
同三維DVI采集卡單卡具有1路高清輸入同時2 路高清晰CVBS Video信號輸入以及1路音頻信號輸入 ，如果不使用高清信號的話，同時也可以三路CVBS Video信號輸入。高清VGA、DVI、HDMI、分量等高清信號都可以自適應支持任何標準，同時HDMI信號還可以支音頻。并且配有小檔板，小機箱也是可以安裝的。
同三維T220E高DVI視頻采集卡支持1080P：一路高清(DVI/VGA/HDMI/分量/復合) + 兩路視頻 + 一路音頻
【產品特點】
· 可同時采集一路高清視頻信號(DVI/VGA/HDMI)，兩路標清視頻信號，1路模擬音頻信號。
· 高清輸入視頻信號可達1080p/60 Hz。
· 高清信號可采集DVI、VGA、HDMI、分量信號。
· 可采集HDMI中的LPCM音頻信號。
· 微軟AVStream標準驅動，可支持大部分Windows上的多媒體視頻軟件或流媒體軟件。
· 超小尺寸：102.5mm x 64.5mm，符合Low-Profile 規格。
【產品優勢】
· 高性能DMA傳輸功能。
· 高清輸入可動態切換信號源類型：DVI/HDMI，VGA，分量。
· 高清輸入端可兼容復合視頻(CVBS)輸入信號。
· 高清輸入支持自動輸入視頻格式偵測，自動視頻有效區域偵測，自動VGA采集相位調節。
· 高清輸入支持手工設定有效畫面區域功能，可用于畫面的剪裁和對特殊輸入信號時序的支持。
· 高清輸入支持多階畫面縮放功能，具有三種針對畫面寬高比的縮放模式。
· 支持垂直濾波和運動自適應去隔行功能。
· 硬件色彩轉換，可輸出RGB24，RGB32，YUY2，UYVY，I420色彩格式。
· 高清輸入支持支持色彩調節功能，可調節畫面的對比度、亮度、色彩飽和度、色相、Gamma;并可單獨調節R，G，B三色的亮度、對比度。
· 高清輸入支持畫面水平、垂直反轉功能。
· 固件可升級。
規格參數
產品規格
主機接口PCI-Express x1，Low Profile，200MB/s 傳輸帶寬
輸入接口1 個 DB25 接口 (可轉接 6 路CVBS，6 路不平衡立體聲音頻線路輸入)
CVBS視頻輸入6路標清視頻信號
模擬音頻輸入6路模擬音頻信號
標 準
CVBS輸入標準標準PAL/NTSC
SD輸出格式176×144-768×576，幀率：1-30 fps
模擬音頻采樣率及信噪比Up to 48KHz，85db，24-bit
視頻采樣率57.27MHz (4x Oversampling)
視頻采樣精度10bit
色彩空間YUYV、UYVY、I420、RGB 24 Bits、RGB 32 Bits
視頻處理
色彩空間轉換硬件色彩轉換
去隔行垂直濾波去隔行;運動自適應去隔行
畫面縮放硬件5-Tap縮放
畫面反轉水平;垂直
畫面剪裁有
圖像調節亮度/對比度/色調調節
飽和度調節/黑白，彩色控制
伽瑪值調節 (Gamma)
單獨調節R/G/B三色的亮度、對比度
其 他
操作系統支持支持以下操作系統的x86和x64版本：
Windows XP Professional
Windows Server2003
Windows Vista
Windows Server 2008
Windows 7
Windows Server 2008 R2
Windows 8
兼容軟件Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
板載內存128MB DDR2，工作頻率為 160 Mhz，位寬 32bit
升級固件可升級
安裝可插入 PCI-Express x1, x4, x8 或 x16 插槽;可安裝在半高(2U)、全高(4U)的機箱內
幾何尺寸123mm x 64.5mm
功耗<= 5W
工作溫度范圍0-50 攝氏度
保存溫度范圍-20-70 攝氏度
保存濕度范圍5%-90 %
請注意：
1. 實際輸出幀率受PCI-Express 接口傳輸帶寬限制，可能低于設定值。
【提供二次開發包SDK】
同三維DVI采集卡還免費提供SDK開發包，方便用戶較快地集成到現有的系統中�？蓮V泛應用于網絡視頻直播、視頻會議、錄播產品、醫療圖像處理、雷達信號數據采集、多屏顯示等各個領域。
【兼容軟件】
T220E兼容使用DirectShow接口的各種音視頻采集軟件和使用DirectSound接口的音頻采集軟件，如：
Windows Media Encoder
Adobe Flash Media Live Encoder
Real Producer Plus
VideoLAN for Windows
【DVI采集卡產品特點】
○畫質好：采用10bit采樣精度 AD轉換器，保障了畫面細節豐富，信噪比高，并最大程度的減少了色邊的出現。同時FPGA內實現的5-Tap縮放和運動自適應去隔行技術進一步保障了畫質。
○ 音質好：采用96KHz采樣率，24bit采樣精度AD轉換器，實測信噪比在90db以上。
○ 全兼容：兼容Windows下DirectShow/DirectSound API與Linux下V4L2/ALSA API，兼容大量現有音視頻處理軟件。
○性能高：耗用CPU時間的縮放和去隔行等圖像處理在FPGA內完成，極大的減少了CPU的負擔，同時高效率 DMA傳輸方式進一步解放了CPU的能力，從而讓CPU專注與用戶指定的工作。
○ 升級易：不同與ASIC，F(xiàn)PGA的靈活性極大程度的保護了用戶的資產價值，我們通過Firmware/Driver升級的方式不斷給用戶提供更多的功能和更好的服務。
【應用領域】
1、教育課件錄制、多媒體錄播錄像、會議錄制、視頻會議，遠程教育培訓;
2、大屏幕拼接、電視墻行業、虛擬演播室、虛擬現實、工控、 機等設備;
3、安檢 X 光機、雷達圖像信號、VDR紀錄儀;
4、醫療 X 光機、CT機、胃腸機等;
同三維經典款DVI采集卡T220E是北京同舟視達科技針對行業需求推出的單路萬能高清視頻采集卡和雙路萬能高清視頻采集卡，對雙路萬能采集卡有需求的您可以多進行了解，同三維目前高清視頻采集卡都提供測試，歡迎全國各地經銷商和企業前來咨詢：010-51295660.我們將竭誠為您服務。
|
|
