HCEDMDDTK電機拖動及電氣控制綜合實訓裝置
|
 |
產品型號：HCEDMDDTK-2
產品代碼：
產品價格：10000
折 扣 率： 5
最后更新：2017-11-24
關 注 度：5183
生產企業：青島昊川
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一、概 述
“HCEDMDDTK-2型 電機拖動及電氣控制綜合實訓裝置（二）”依據加工制造類中等職業學校相關專業教學標準，緊密結合行業和企業需求，操作技能對接國家職業標準，貼合企業實際崗位能力要求，并結合常用電機及其電氣電路的要求研制的，該裝置適用于高等職業院校、中等職業院校的機電設備安裝與維修、電氣運行與控制、電氣技術及電子電器應用與維修等專業的職業能力教學與實訓，同時還適用于初、中、高級電工及電工技師的安裝、調試、故障分析及排除等技能培訓要求。
二、特 點

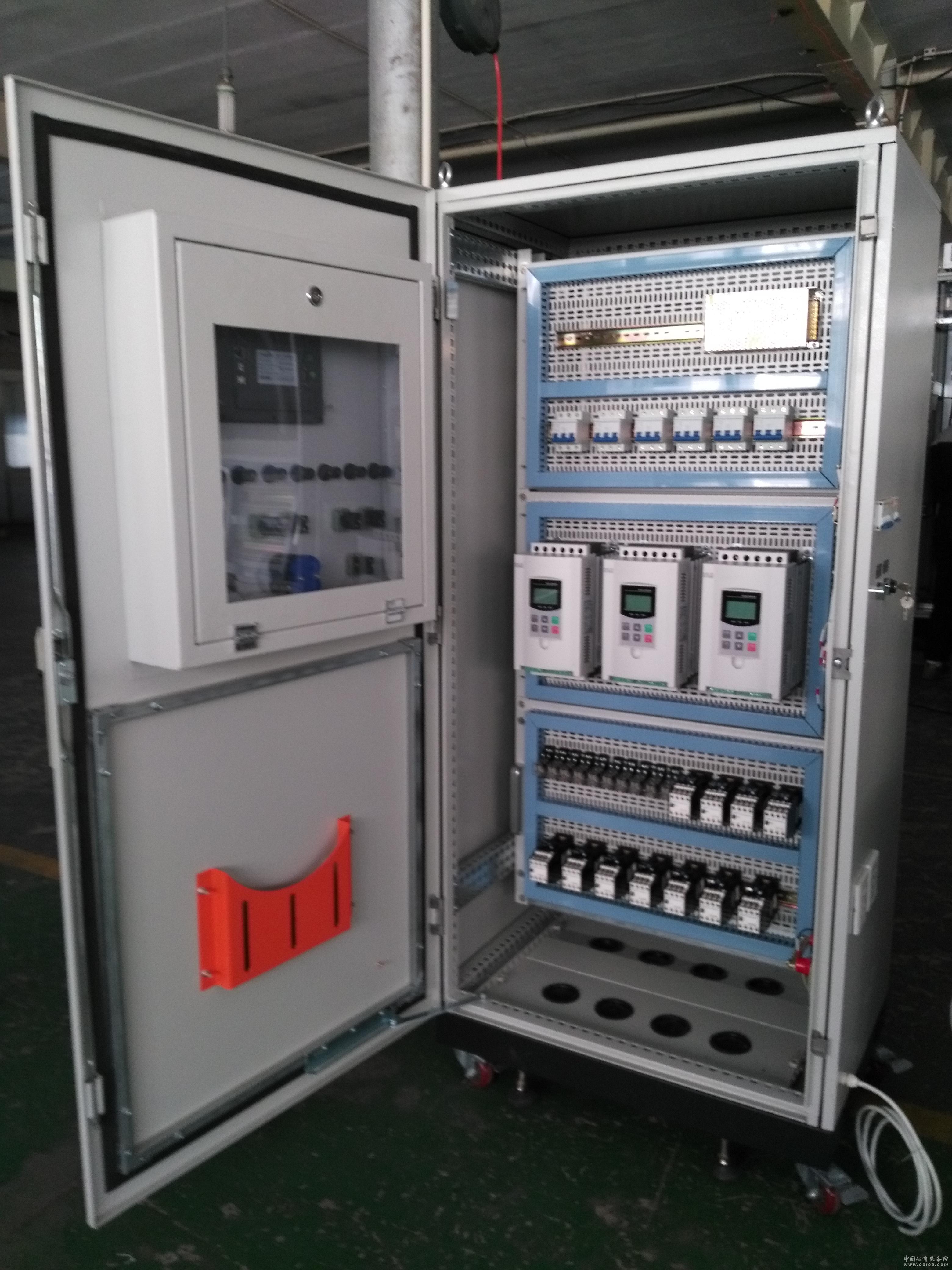

1.本裝置以標準的電氣控制柜為主體，柜門正面裝有各有各種儀器儀表，裝有采用智能雙面空間，占地面積小，布局合理，功能齊全。
2.本裝置結構搭配靈活、可任意更改實訓組件增加實訓內容，便于二次開發及功能擴展，支持用戶的自主設計，提高學員的創新能力。
3.本裝置可進行PLC、變頻器、軟啟動、繼電控制和觸摸屏的實訓教學。
4.實訓裝置由電源部分、觸摸屏、觀察窗、實訓組件、電動機組件及實訓導線等組成，并設有漏電保護裝置確保操作者的人身安全。
5.本裝置為雙工位操作，內部共有三塊實驗掛板，可獨立安裝，每種安裝裝置位置可以任意調整，元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，操作方便、更換便捷，可擴展功能或開發新實訓。
三、技術性能
1.輸入電壓：三相五線 ～380V±10% 50Hz
2.工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.電源輸出：AC 380V 安全端子輸出，輸出電源指示
AC 220V 安全插座輸出，DC24V 安全端子輸出
4.裝置容量：≤1.5kVA
5.外形尺寸: 高×寬×厚=1600mm×800mm×600mm
6.安全性能：設有漏電保護，符合國家相關安全標準
四、可選項
1. PLC類型：三菱系統、西門子系統
2. 軟啟動：正泰、上海雷諾爾、西安西普
五、實訓項目
1、電機的繼電器控制
2、基于軟件啟動控制電機的實訓
3、基于變頻器控制電機的實訓
4、基于PLC下的電機控制實訓
5、PLC、變頻器、觸摸屏等通信方式下的電機控制實訓
六、可根據訂制要求進行設計生產
|
|
