熱能動力實驗（試驗）IMP數據采集系統
|
 |
計量單位：套
折 扣 率： 0
最后更新：2018-05-25
關 注 度：5532
生產企業：鞍山申遠科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹基于IMP分散式數據采集系統為熱動工程工程熱力試驗提供最準確的曲線棒圖數據。典型應用于能源動力工程熱力試驗、熱流體性能試驗、燃燒性能試驗等。

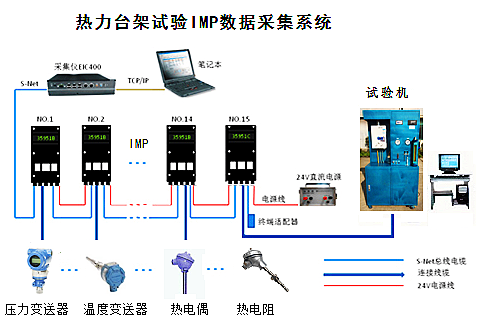

IMP數據采集系統主要由計算機、數據采集儀、數據采集板和現場傳感器儀表組成。系統具備以下特點：
分布式測量
S網絡，減少了測量導線，方便接線工作；
測量設備可布置在被測點附近，降低了外部干擾的影響；
采用模塊化設計，組網便捷，方便擴展，測點數量多少靈活。
采集精度高
IMP3595采集板使用16位模數轉換器，具有較高的測量精度。以直流電壓測量為例，其測量范圍可以從1μV到120V，精度可達0.01％×讀數±0.01％×滿量程。
抗干擾性能
采用雙積分A/D采樣技術，具有硬件結構上的抗干擾能力；
獨特雙恒流源技術，極大地消除平衡和靈敏度控制帶來的干擾；
共模抑制比大于140db、串模抑制比大于60db；
采集通道之間有承受過壓500V的能力、過載保護電壓(連續)為50V。
獨特的熱電偶測量
采用雙恒流源技術，省去了通常在應變測量中所必需的平衡和靈敏度控制，也無須專門 的電壓調節。此外，雙恒流測量的最大優點在于克服了常規電壓平衡法中由于橋源引線電阻變化所造成的測量誤差，更適于引線較長時的熱電偶測量。此外，雙恒流法允許采用三線制，這種方式尤其對于鉑電阻的輸出引線較長時極為方便，既能有效克服長線引入的誤差又節省電纜費用。
其他方面特點
系統工作環境防護等級滿足IP55標準所規定的條件；
平均無故障時間符合MIL217E標準，為106,000小時；
環境溫度限制(最低/最高) -20℃～+85℃。
軟件特點
基于COM架構的設計思路、組態形式；
三層結構，保證數據安全與穩定、實時數據查看，可與EXCEL無縫連接；
標準化的傳感器校驗信息管理與修正計算，應變測量一鍵平衡；
測量數據工程值與測量值可做實時四則運算；
虛擬測點計算量的設置支持用戶自定義公式。
|
|
