新拓三維 板料成形網格應變測量系統
|
 |
折 扣 率： 0
最后更新：2018-09-12
關 注 度：4337
生產企業：新拓三維技術（深圳）有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹XTSM板料成形網格應變測量系統
系統介紹

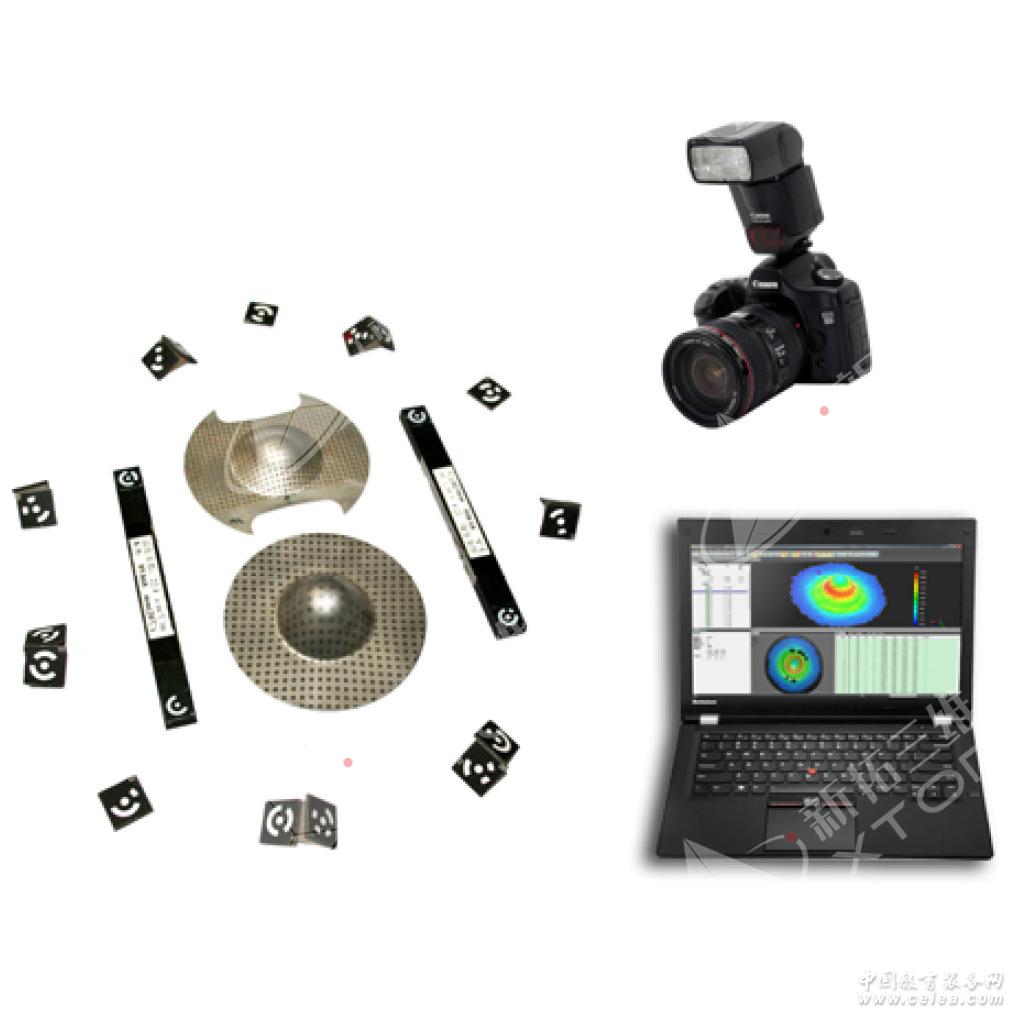

XTSM板料成形網格應變測量系統，采用高分辨率單反數碼相機或帶有工業CCD相機的測量頭拍攝沖壓件圖像，然后利用攝影測量的方法高精度計算多張照片中制備的小圓點空間坐標，可以獲得零件的變形和應變分布，熱點區域和板材的厚度變化(假定體積不變)，計算板料三維變形，生成成形極限圖。
該系統用于測量板料在沖壓過程中的變形應變測量分析，測量結果以直觀的色溫圖形式顯示，可以方便地應用于對成形工藝的檢驗。不受測量面積限制，便攜式測量，適應任何環境下進行測量，分辨率高，測量速度快，精度高。
系統應用領域
·板料變形應變測量、成形極限計算
·測量臨界變形的部位，解決復雜的成形問題
·優化沖壓工藝，沖壓模具檢驗
·對仿真模擬計算的結果進行驗證和優化
·增強用戶對產品開發階段板件成形過程的了解
·驗證現有的成形仿真軟件的計算結果，優化和監控生產過程
·通過快速的三維板料變形分析提高模具CAE系統的效率和準確性，使傳統的開環CAE系統，變?yōu)殚]環CAE系統
系統特色
·基于工業近景攝影測量核心技術，自主知識產權，技術指標達到國外先進水平。
·非接觸式測量，操作簡單、攜帶方便
·多種幀頻或分辨率的工業相機、單反相機組合，適合不同需求和測量幅面
·快速、高效三維重建，坐標變換功能，獲得板料表面變形數據
·自動計算成形極限圖，測量結果三維顯示材料成形極限的計算
·支持WIN764位操作系統，多線程運算，計算速度更快
·技術支持：自主研發，定制開發靈活
系統功能
系統采用近景攝影測量技術，在被測物體上制備網圓形網格點，通過單反相機圍繞被測物體拍攝多張被測物圖像，快速獲取被測物表面關鍵的三維坐標、三維全場應變圖，測量結果三維彩色顯示。系統功能主要包括基本測量功能、高級測量功能、數模對比功能、分析報告功能等。
具體功能如下：
（1）基本測量功能：
測量幅面：支持幾十厘米到幾米的測量幅面
測量相機：支持多種單反、工業相機圖像計算
測量結果：三維坐標、三維全場應變，測量結果三維顯示
應變模式：包含工程應變、拉格朗日應變、格林應變?nèi)N
應變結果：包含最大主應變、最小主應變、厚度減薄率、Mises應變及Tresca應變
※相機標定：軟件具備相機自標定功能，支持多種相機鏡頭畸變模型
計算模式：具備自動計算和自定義計算兩種模式，方便用戶靈活操作
※標志點類型：支持10、12、15位編碼點，支持黑底白點、白底黑點，更多類型可定制
顯示設置：三維顯示可靈活設置，可顯示三維點、三維網格、三維面片、等高線、相機三維位置等
多工程測量：系統軟件支持多工程計算、顯示及分析
※多核加速：多核CPU并行運算，提高系統解算速度
支持系統：同時支持32位、64位系統
（2）高級測量功能：
參考模式：支持基于參考模式的應變計算，基準狀態可任意設置，可以是首個狀態或者中間狀態
多塊拼接測量：對于大尺寸物體，具備分塊測量及拼接功能，拼接方式有手動拼接和自動拼接兩種方式
全局點拼接：支持導入全局點進行多塊自動拼接
（3）數模對比功能：
※數模導入：支持stl，iges，step等多種數模文件格式
檢測結果：包含X，Y，Z三維偏差分量及總偏差E
結果顯示：三維彩色矢量箭頭直觀顯示偏差結果，顯示效果可靈活設置
（4）分析報告功能：
坐標轉換功能：具備321坐標轉換功能
FLD分析：系統可以根據用戶指定的材料繪制FLD圖
三維截線功能：具備直線及圓弧兩種三維截線功能，及基于截線的分析功能
屏幕截圖功能：具備二維圖像、三維圖像及分析曲線結果的截圖功能
數據輸出功能：測量結果及分析結果輸出成報表，支持TXT，XLS文件的輸出
技術指標
配置 技術指標
技術原理 基于工業近景攝影測量原理
相機標定 自標定技術
相機分辨率 CCD相機（200萬）/單反相機（2400萬）
測量范圍 幾百mm到幾米范圍
測量點數 最大300,000點
應變測量范圍 0.5%-300%
應變測量精度 0.05%
典型配置
型號 XTSM-2.3M XTSM-5M XTSM-24M
相機像素 230萬 500萬 2400萬(單反)
相機鏡頭 TAWOV 25mm 24mm定焦
測量范圍 幾十～幾百毫米長度 幾百毫米長度 幾米長度
應變測量精度 0.1% 0.08% 0.05%
應變測量范圍 0.5%-300% 0.5%-300% 0.5%-300%
編碼點 黑底白圓；12位編碼；
內圓直徑1.5mm；50個； 黑底白圓；12位編碼；
內圓直徑3mm；100個； 黑底白圓；12位編碼；
內圓直徑5mm；200個；
比例尺 10mm規格 300mm、500mm規格 1000mm規格
光源 Led*2 ——
打標機（標配） KT-DH02型：主機（藍）；打碼頭及鱷魚夾；電源線；A4氈墊；銅電解液、普通電解液（鋼鐵、無銹鋼等）、201藥水（鋁材質）；
打標模板 內圓直徑1mm、2mm 內圓直徑2mm、3mm 內圓直徑3mm、5mm
歡迎大家前來咨詢
聯系人：劉經理 15829067758
|
|
