產品詳細介紹

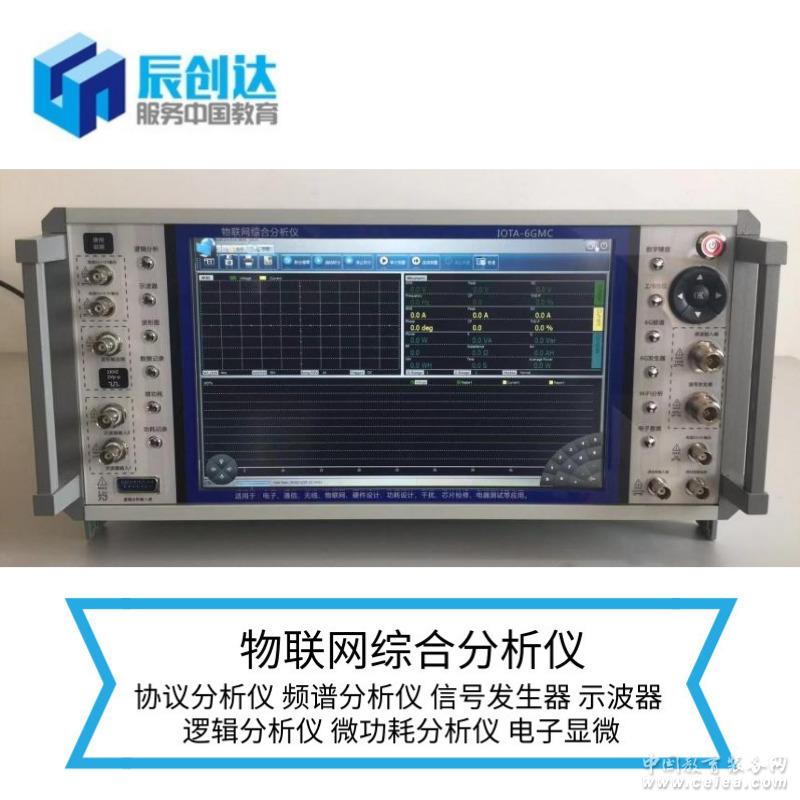

物聯網多功能分析儀IOTA-6GMC，實現了在單臺儀器內全面集成了開發、設計物聯網和無線傳感網需要的主要工具和設備。包括：教學用窄帶 RF頻譜分析儀（9K-6Ghz），教學用窄帶 RF信號發生器（1MHz-6GHz），邏輯分析儀，示波器，無線傳感器網絡空中協議分析儀（ZigBee、藍牙、WiFi），微功耗分析儀，以及電子顯微等功能模塊。設備采用了最新的電容觸摸界面操作，為用戶使用操作帶來更大的便利。
IOTA-6GMC系列產品作為創新設計開發工具，可以廣泛應用于物聯網應用產品的開發和設計過程，將可以大幅度提升開發效率，加快產品研發和測試速度，縮短產品上市時間； 作為實驗室儀器設備可以應用于高校/職業學校物聯網/無線傳感器網絡專業實驗室建設， 和采用傳統通用電子儀器和通用微波高頻儀器相比較，采用IOTA-6GMC物聯網多功能分析儀建設實驗室可以大幅度降低實驗室建設總體成本，實現直觀化和可視化教學體驗，推進物聯網人才教育和培養。
主要功能和技術規格：
①教學用窄帶 RF頻譜分析儀
②教學用窄帶 RF信號發生器
③邏輯分析儀
④示波器
⑤無線傳感器網絡空中協議分析儀（ZigBee、藍牙、WiFi）
⑥微功耗分析儀
⑦電子顯微
教學用窄帶 RF頻譜分析儀
9K- 6GHZ全頻譜頻譜分析儀功能：
接收靈敏度：-90dB
★輸入頻譜頻率范圍：9KHz 至6GHz 全頻譜范圍
頻譜幅度范圍：-90dBm 至+10dBm
頻譜輸入阻抗：50 10%
頻譜刻度單位：dBm
最大安全輸入電壓：5V
測量周期：20ms
對數刻度轉換：無誤差
線性到對數轉換不確定度：在參考電平上為 0.15dB
頻率間隔分辨率：100Hz
頻率間隔精度： 1%
頻率掃描時間精度： 1%
標記點位：≤5個
教學用窄帶 RF信號發生器
1M HZ - 6GHZ全頻譜射頻信號發生器功能：
★輸出頻率范圍：1MHz-6GHz 全頻譜范圍
最大輸出頻率幅度：+1 dBm
最小輸出頻率幅度：-75 dBm
輸出頻率幅度精度：+- 0.5 dB
輸出阻抗：50 10%
測量方式：手段/自動
輸出方式：點頻、掃頻、間隔
邏輯分析儀
通道數：16通道
采樣率：8通道: 250K~24M Hz；16通道: 250K~16M Hz
采樣點數：1MB-2GB
示波器
通道：雙通道CH1、CH2
阻抗：1MΩ 25pF
耦合：DC直流
垂直分辨率：8Bit
電壓量程：-6V ~ +6V(探頭X1)；-60V ~ +60V(探頭X10)
垂直精度：±3%
時基量程：10ns/div-100ms/div
垂直靈敏度：10 mV/div ~ 10 V/div（1MΩ）
輸入保護：Diode 嵌位
自動設置有：(10Hz to 20MHz)
觸發源：CH1, CH2
觸發模式：自動,連續,單次
觸發條件：不觸發、上升沿、下降沿、上升沿/下降沿
觸發電平：可調
存儲深度：1MB/CH
單次帶寬：20MHz
最大實時取樣率：48MS/s
取樣率選擇：有
垂直模式：CH1, CH2, ADD, SUB, MUL
顯示模式：X 交替、Y 交替和X-Y 模式
光標測量：有
光標顯示：頻率,電壓
波形保存格式：Osc(私有)、Excel 和Bmp
無線傳感器網絡空中協議分析儀（ZigBee/藍牙/WiFi）
802.15.4 空中協議分析儀功能
★空中協議技術標準：IEEE 802.15.4、ZIGBEE2004-2006、ZIGBEE2007/PRO、RF4CE。
分析數據包裝格式顯示：HEX、ASCII、10進制等。
★協議分析主要功能：網絡自動發現和觀察、高級網絡流量觀察、高級包裝觀察分析、數據包裝自動設定條件和空中自動搜索過濾，數據包裝自動比較。
信號截取方式：通過外接天線自動實時監聽，實時嗅覺和自動發現傳感器網結構和空中傳輸的不同信道和網絡的無線通訊包裝。
分析文件存儲：數據包裝文件可以自動保存，自動回放分析。
多通道捕獲模塊：標準配置：1
實時同步監聽可選擇通配置道數：20
升級定功能：可以定制擴展到最多20個通道。
微功耗分析儀
微功耗分析儀功能：
儀器輸入阻抗：1 歐姆/100歐姆
垂直檔位：毫安檔、微安檔，檔位內均按1-2-5步進，毫安最大量程為500mA，微安檔最大量程為1000 A。
水平時間分辨率：微秒（ us），毫秒，秒，檔位內均按1-2-5步進。最小分辨率為1 s，最大分辨率為10s。
★工作模式：自動模式/單次觸發模式。自動模式為顯示電流隨時間變化的曲線，單次模式是為滿足一定條件的電流在一段連續的時間上的變化曲線
觸發模式：上升沿、下降沿
觸發水平：1到當前量程最大值。
存儲深度：0-15Kbyte
記錄最長時間：42小時
直流漂移0.1 A/小時
電子顯微
放大倍數：1000
拍照：支持
錄像：支持
主機調節：支持
按鍵：一鍵觸摸方式抓拍
200萬像素
支持尺寸：1280*1024，640*480,320*240,1600*1200,1280*960
手動調焦范圍：8mm-400mm
自動白平衡：自動曝光
光源：內置LED，可無極變速，0-100%亮度
測量尺寸：支持
|
|
