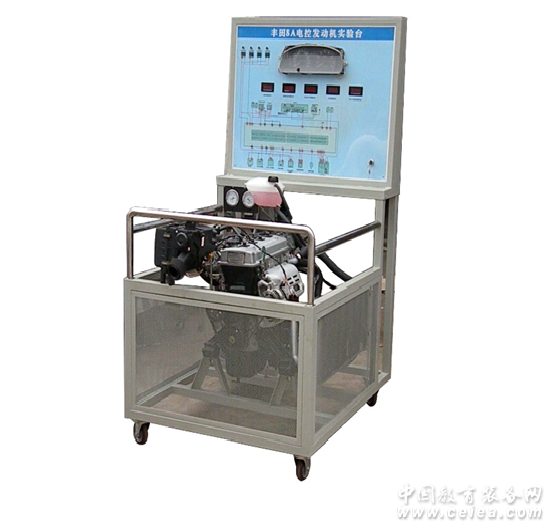

豐田7A電控發動機實訓臺
|
 |
產品型號：LJ-7007
產品代碼：LJ-7007
產品價格：電聯/面議
產品編碼：LJ-7007
折 扣 率： 0
最后更新：2013-07-10
關 注 度：5119
生產企業：上海朗精科教設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹
【標準配置】
一、主臺架
1、豐田8A電控汽油發動機總成帶所有傳感器和相關附件；
2、原車的冷卻系統（水箱、散熱電子扇 、儲水壺等）、進氣機構（空氣濾清器、進氣軟管、節氣門總成、進氣歧管等），排氣機構（排氣歧管、排氣管等），點火系統（火花塞、高壓缸線、點火模塊等），所有的發動機傳感器和執行器（節氣門位置傳感器、進氣壓力傳感器、怠速馬達、曲軸位置傳感器、凸輪軸位置傳感器、爆震傳感器、氧傳感器等）。
二、控制臺
1、控制臺配備供油系統（油箱、油泵等）、油門、蓄電池、集成電路故障設置及故障排除系統等。
2、控制臺面板設有點火開關、組合儀表、發動機電控單元、OBD-II診斷座、油泵工作狀態指示燈、點火和噴油頻率指示燈、真空表、燃油壓力表、保險絲、繼電器、檢測電壓表、可調整式傳感器故障模擬（軟故障設置）裝置等，并且每一個零部件都標明名稱。
三、檢測臺
1、參數顯示數字電壓表（進氣壓力傳感器、冷卻液溫度傳感器、節氣門位置傳感器、怠速閥、蓄電池電壓等）；
2、完整的彩色發動機電控系統元件結構圖和電路結構及工作原理圖；
3、各個電路插頭的結構圖及針腳標識圖和名稱；
4、與電腦針腳一致的外接式檢測端子。
【功能特點】
一、展示功能：
1、在發動機總成基礎上，各相關系統按合理位置排布，直觀展示發動機控制系統和相關工作附件的結
構組成與工作原理；
2、完整的彩色發動機電控系統元件結構圖和電路結構及工作原理圖，便于對整體發動機電控系統結構和原理的教學。
二、動態運行功能：
發動機運轉正常，充分展示電噴汽油發動機的組成結構和工作過程、適合做發動機各種工況實驗�？善饎�(dòng)運行發動機，對起動、冷車怠速、熱車怠速、慢加速、正常加速、急加速、正常減速、急速減速等）等發動機工況進行實操訓練，檢驗發動機全過程的工況。
三、實時顯示功能：
1、組合儀表（顯示發動機轉速、水溫、燃油量、電控故障燈、機油壓力過低故障燈、水量過低故障燈
等）；
2、參數顯示數字電壓表實時顯示各個傳感器的實時參數值（如進氣壓力傳感器、冷卻液溫度傳感器、節氣門位置傳感器、怠速閥、蓄電池電壓等參數）；
3、指針表實時顯示壓力參數（顯示進氣真空度、燃油壓力等參數）； 4、高亮LED燈實時顯示執行器工作狀態（顯示點火、噴油器工作頻率及節氣門開度等） 四、檢測功能：
1、各個電路插頭的結構圖及針腳標識圖和名稱，便于學員識讀電路和電氣元件的結構和工作原理，為進一步檢測、分析、診斷打下堅實的基礎； 2、通過與電腦針腳一致的外接式檢測端子無損導線進行各個傳感器、執行器及電控單元的信號檢測與分析；
五、信號模擬功能：
通過可調整式傳感器故障模擬（軟故障設置）裝置，可對發動機各控制系統主要傳感器（爆震傳感器、空氣流量計、節氣門位置傳感器等）的電壓參數進行信號故障模擬（無級線性調整），并實時檢測因 傳 感器輸入信號的變化而導致的發動機運行狀態的改變。 六、自診斷功能：
通過診斷座，可連接通用或?qū)Ｓ媒獯a器對發動機電控系統進行故障碼讀取、故障碼清除、數據讀取、波形分析、防盜鑰匙匹配、執行元件測試等自診斷檢測實驗。 七、故障設置與考核功能：
A、通過集成電路故障設置器，可對所有系統電氣斷路故障和虛接故障二種典型故障類型進行設置。便于通過設置故障，由學員進行相關的測量、分析，進行故障的診斷和排除，達到良好的考核功能。 B、故障設置器采用雙層集成電路板結構，集成電路板采用雙面電路印刷制成，配以3個檔位的大電流開關，具有極高的穩定性及大電流過電能力，達到既設置小電流（電流值5A以下）的傳感器信號故障又能設置大電流（電流值可達15~20A）的執行器故障效果。 C、3個檔位開關的檔位分別為“斷路”、“正�！�、“虛接”，一個開關便能達到三種工作狀況，易于斷路
故障和虛接故障的設置及排除。并具有質量穩定、易于更換等特點，便于設備的維護和保修。 D、本實驗臺集成電路故障設置器采用21路集成電路板。
可設置多達21個單獨故障，真正達到“單個故障分別設置”、“多個故障任意組合設置”、“全部故障同時設置”的故障設置效果。便于學員對單個故障、多個組合故障進行相關的測量、分析從而理解故障的診斷和排除方法，達到故障的診斷和排除的良好教學及考核效果。
八、根據教學內容進行分區，各功能區清晰明了。合理的工業造型，整體結構合理，安全系數高。
【產品工藝】
一、面板工藝和特點
（一）測量面板
1、測量面板采用進口8mm厚優質高密度PVC板作底板，堅固耐用，不易變形。進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，表面覆蓋高強度保護貼膜（耐磨耐刮效果超過有機玻璃），高清晰度完整的彩色發動機電控系統元件結構圖和電路結構及工作原理圖，彩圖不易退色，具有防潮、耐腐蝕、耐磨特點（非一般的噴畫或?qū)懻婵杀�，壽命達10年以上）。
（二）控制面板
1、采用3mm厚鋁板，堅固耐用，不易變形。
2、采用腐蝕雕刻工藝，凹型高清晰度字體，永不消退，具有防火、防水、防潮、耐腐蝕、耐磨，堅固耐用。 二、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝，造型美觀大方。
（三）、移動臺架采用國標管材，無縫焊接。移動腳輪帶鎖定裝置，方便移動和固定教學。金屬表面采用高溫噴塑處理，漆面堅固美觀。
【參數】
尺寸：（長*寬*高）1450*1000*1650（mm） 重量：280kg
【實訓項目】
1、電噴發動機工作運行演示、教學、實驗；
2、各個傳感器信號檢測、模擬實驗；
3、電控系統故障設置、排除、實驗、實訓、考核；
4、發動機電噴系統與解碼儀通訊、設置、讀故障碼信號波形采集等實驗、實訓；
5、電噴發動機總成的拆裝，檢測實訓等。
【附送資料】
設備使用說明書及其它實訓資料
