介電常數測試儀及介質損耗角正切測試儀
|
 |
產品型號：GCSTD-A
產品代碼：
產品價格：3444
計量單位：臺
折 扣 率： 333
最后更新：2014-02-14
關 注 度：4460
生產企業： 北京冠測精電儀器設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹電話：01057223836 15300096836
QQ: 1519905803
聯系人：孫利亞
公司名稱：北京冠測試驗儀器有限公司
公司地址：北京市海淀區永豐信息產業基地新材料創業大廈B座429室
公司網址：http://guanceyq.b2b.youboy.com/

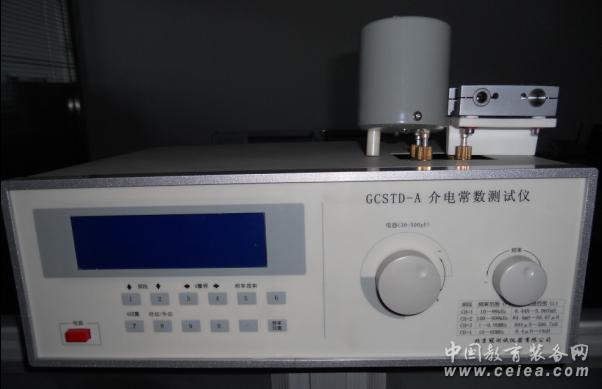

GCSTD-A介質損耗測試儀
介電常數測試儀
滿足標準：GBT 1409-2006測量電氣絕緣材料在工頻、音頻、高頻（包括米波波長在內）下電容率和介質損耗因數的推薦方法
一、 概述
介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數（ε），可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據；儀器的基本原理是采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，測量核心采用了頻率數字鎖定，標準頻率測試點自動設定，諧振點自動搜索，Q值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感減至最低，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為精確。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。
該儀器用于科研機關、學校、工廠等單位對無機非金屬新材料性能的應用研究。
二、儀器的技術指標
1．Q值測量
a．Q值測量范圍：2～1023。
b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔。
c．標稱誤差
項 目
GCSTD-A
頻率范圍
20kHz～10MHz；
固有誤差
≤5％±滿度值的2％；
工作誤差
≤7％±滿度值的2％；
頻率范圍
10MHz～60MHz；
固有誤差
≤6％±滿度值的2％；
工作誤差
≤8％±滿度值的2％。
2．電感測量范圍：14.5nH~8.14H
3．電容測量：1~ 460
項 目
GCSTD-A
直接測量范圍
1～460pF
主電容調節范圍
準確度
30～500pF
150pF以下±1.5pF；
150pF以上±1％
注：大于直接測量范圍的電容測量見使用規則
4．信號源頻率覆蓋范圍
項 目
GCSTD-A
頻率范圍
10kHz～50MHz
頻率分段
（虛擬）
10～99.9999kHz
100～999.999kHz
1～9.99999MHz
10～60MHz
頻率指示誤差
3×10-5±1個字
5．Q合格指示預置功能
預置范圍：5～1000。
6．Q表正常工作條件
a. 環境溫度：0℃～+40℃；
b．相對濕度：<80％；
c．電源：220V±22V，50Hz±2.5Hz。
7．其他
a．消耗功率：約25W；
b．凈重：約7kg；
c. 外型尺寸：（l×b×h）mm：380×132×280。
8．產品配置：
a.測試主機一臺；
b.電感9只；
c.夾具一套
|
|
