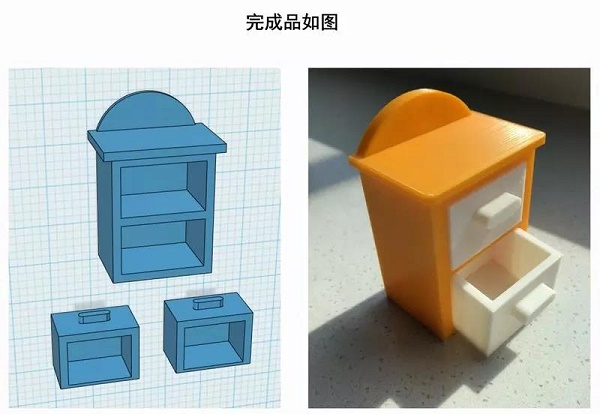

3D打印的創意制作范圍是很廣泛的，在日常生活中，可以利用3D打印機制作一些既美觀又實用的小模型。最近，創想君自己建模并打印出一個迷你抽屜，小抽屜可以用來收納一些零碎小物件呦!下面就給大家分享這個小抽屜的建模過程。

　　小錦囊

　　1.使用123D軟件，可在創想三維官網下載(http://www.szcxsw.com/list-18.html)，提取碼：fz17。

　　2.在制作的過程中用到的5個命令: 長方體、拉伸、修剪、合并、吸附。

　　小備注

　　1.編輯前需要雙擊編輯物體，成為藍色才進入草圖。

　　2.底面網格每一個小格子的長度都為5mm。

　　3.繪制多段線形成閉合圖形時，點擊命令后要點擊已經畫好的線，不能點擊平面。

　　4.軟件默認單位為mm(毫米)。

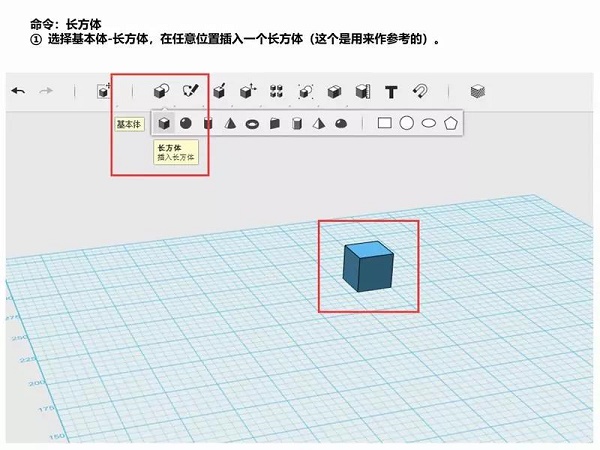

　　第一步：建立參考長方體

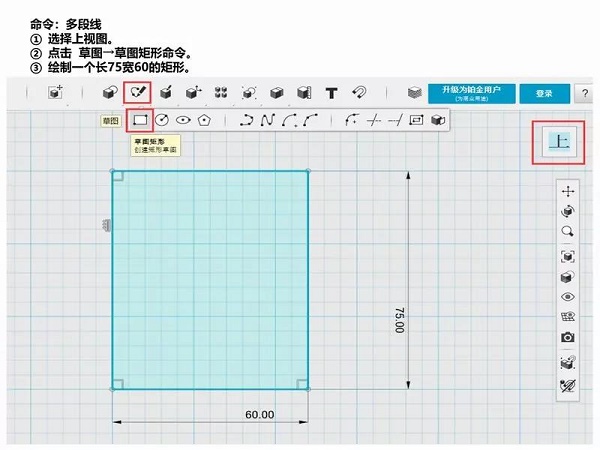

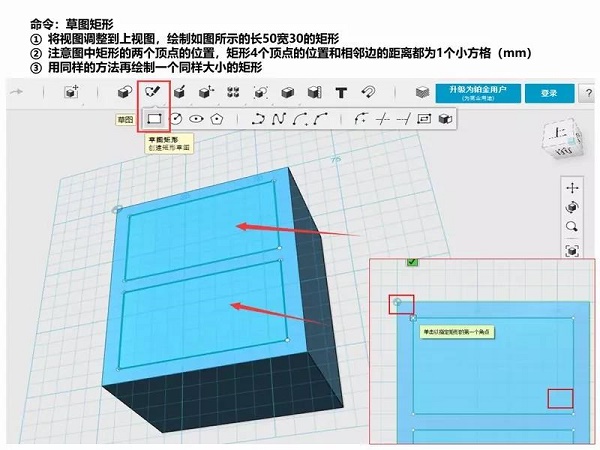

　　第二步：繪制矩形

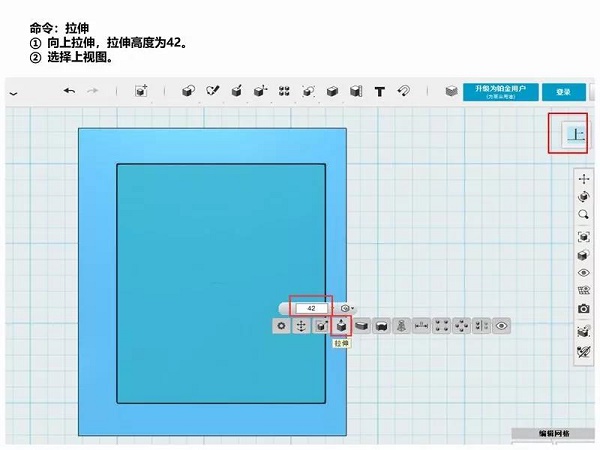

　　第三步：拉伸

　　第四步：繪制矩形

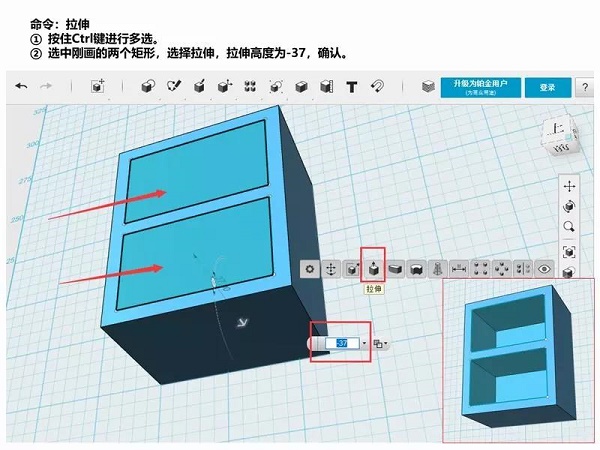

　　第五步：拉伸

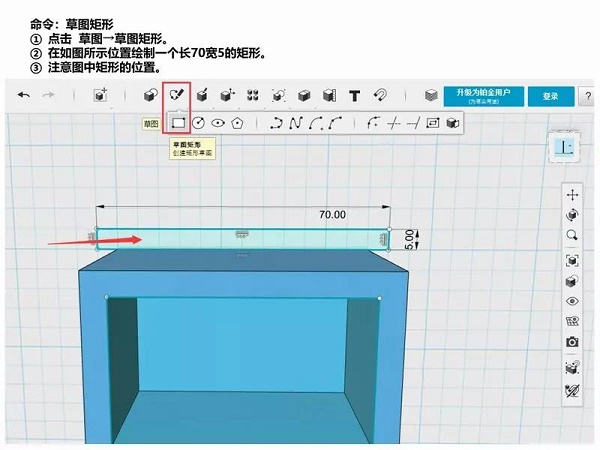

　　第六步:繪制矩形

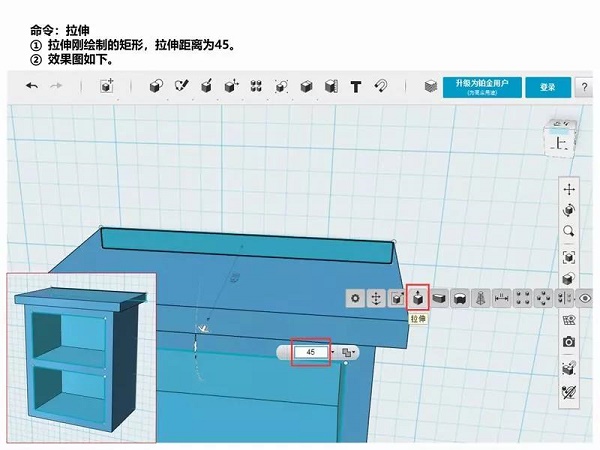

　　第七步：拉伸

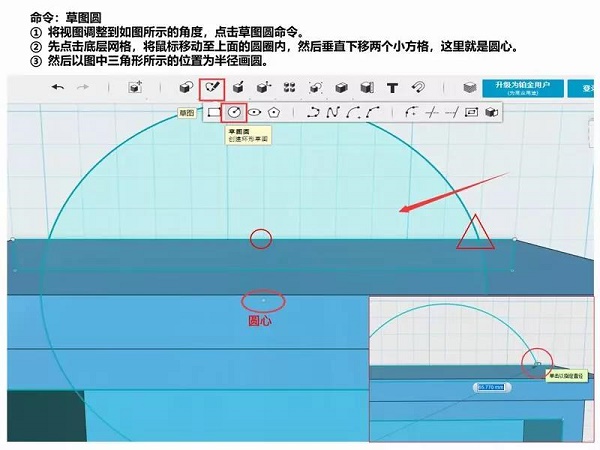

　　第八步：繪制圓和直線

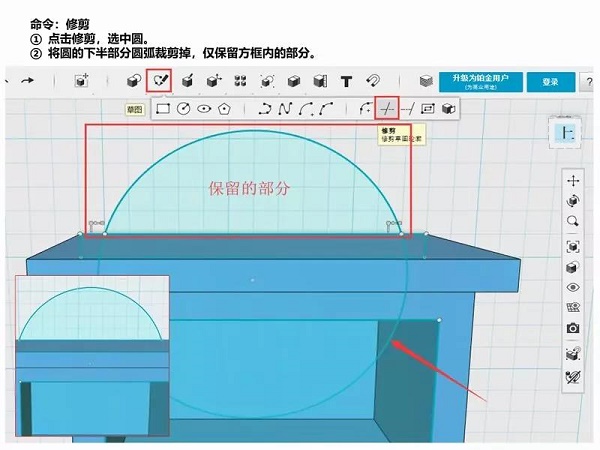

　　第九步：將多余的線修剪掉

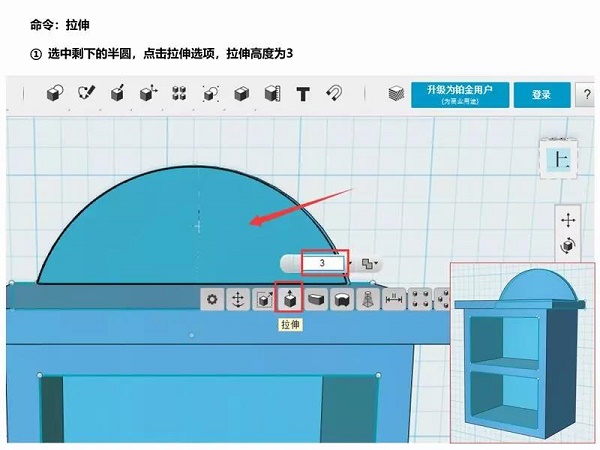

　　第十步：拉伸

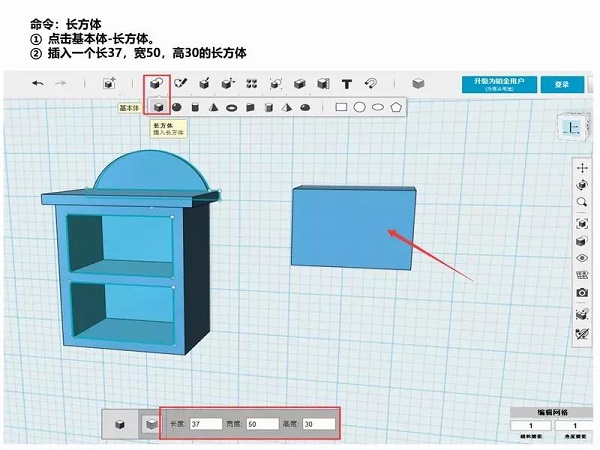

　　第十一步：繪制長方體

　　第十二步：繪制矩形

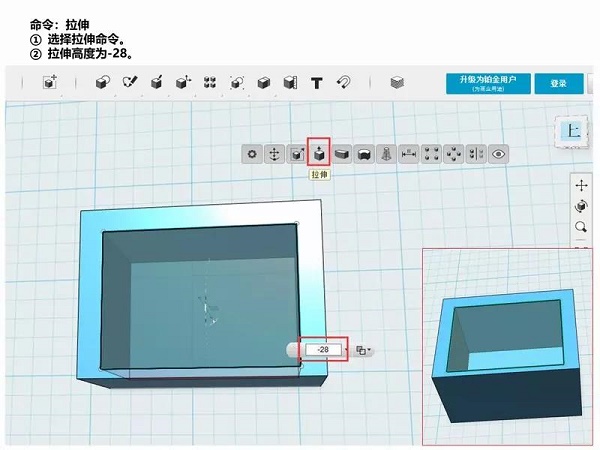

　　第十三步：拉伸

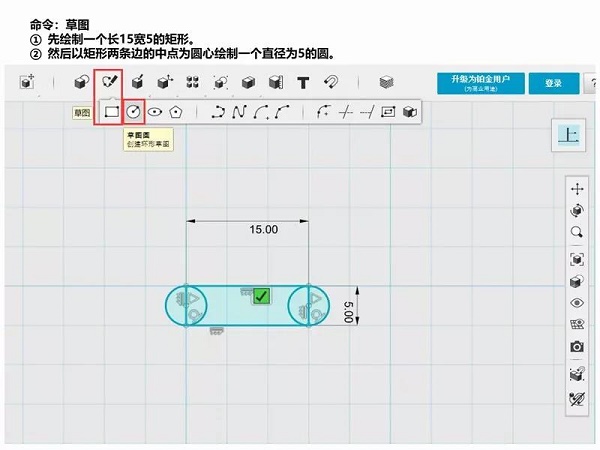

　　第十四步：繪制矩形和圓

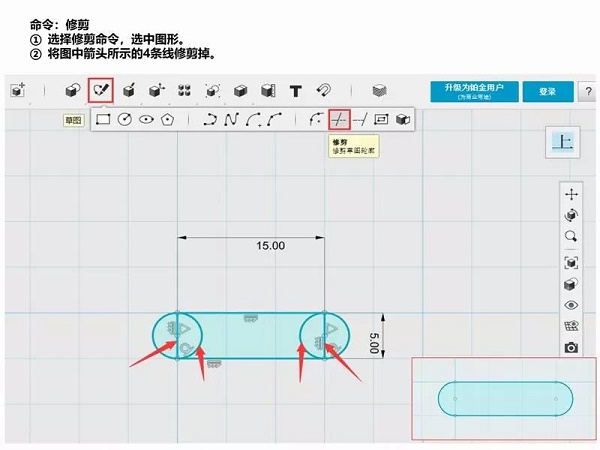

　　第十五步：修剪多余線條

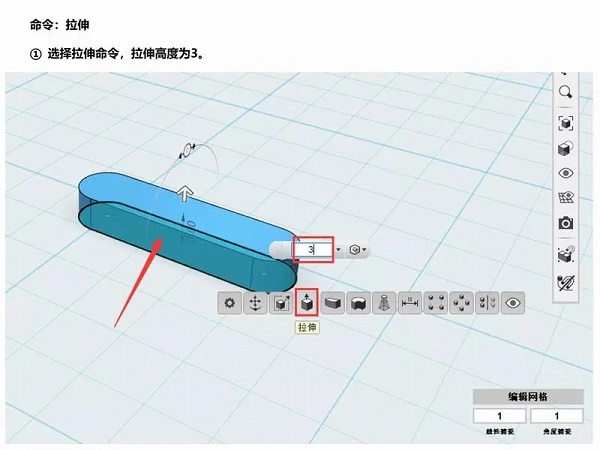

　　第十六步：拉伸

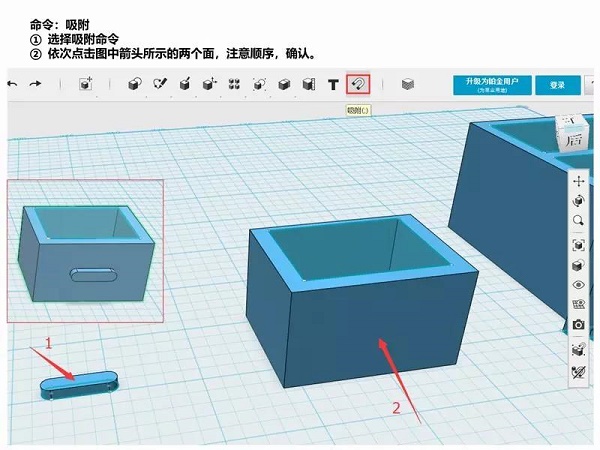

　　第十七步：吸附

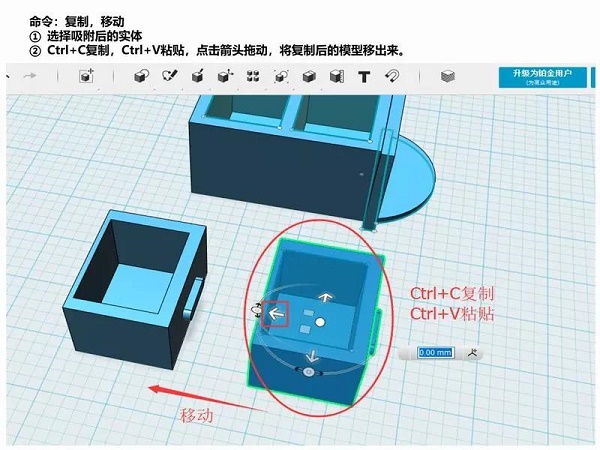

　　第十八步：復制粘貼

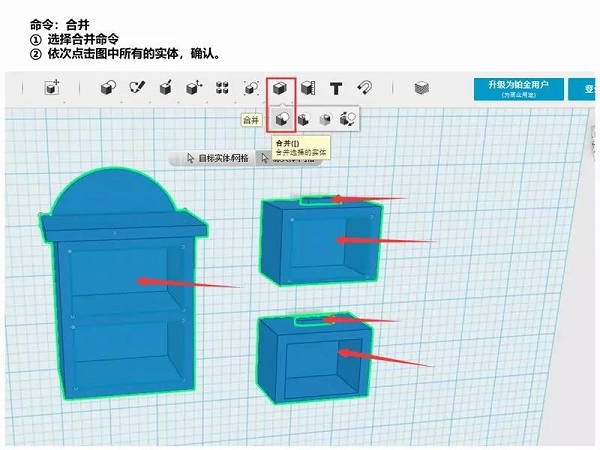

　　第十九步：合并所有實體

　　PS：創想三維每周都會推送各種關于3D打印的教程，需要的朋友可關注我們的消息喲。
